铜杆是一种铜质的长条形状金属材料，具有广泛的工业用途。它通常由高纯度的铜制成，电导率和热导率都非常高，因此常用于电气和热传导应用中。铜杆也可以通过加入其他元素制成各种铜合金，以改善其机械性能或耐腐蚀性等特性。
铜杆的应用领域包括：
1、电线和电缆制造 2、电气工程和电子行业 3、热交换器和散热器
4、管道和管件 5、机械和结构部件 6、装饰和艺术品
铜杆的生产通常涉及熔炼、铸造、轧制和拉伸等工艺。高质量的铜杆对材料的纯度、加工工艺和检测标准都有严格的要求。
硬度计：如洛氏硬度计、布氏硬度计，用于测定铜杆的硬度。拉伸试验机：用于进行力学性能测试，如抗拉强度、断裂伸长率等。电阻率测量仪器：用于测量铜杆的电阻率，评估其导电性能。万能材料试验机：用于进行多种力学性能测试，如拉伸、压缩、弯曲等。这些仪器能够提供关于铜杆物理性能的详细信息，确保其满足特定的工业标准和应用要求。1定氧仪：用于测定金属材料中的氧含量，尤其是在惰性气氛下，通过脉冲加热分解试样进行分析 。2. 直读光谱仪：火花直读光谱仪适用于快速、准确分析多种元素，尤其是在一次激发和分析中同时获得多种元素的定性和定量分析结果 。3. X射线荧光光谱仪（XRF）：例如，美国赛普斯（X-50）公司的手持式金属成分分析仪，可以快速分析金属材料成分及含量 。这些仪器能够提供关于铜杆化学成分的详细信息，确保其满足特定的工业标准和应用要求。其中、铜杆中氧含量的检测对于确保铜杆质量至关重要。氧含量是无氧铜杆的主要质量指标之一，对铜杆的机械性能和导电性能有显著影响。无氧铜杆：这种铜杆的氧含量在10ppm以下，杂质总含量在0.05%以下，铜含量在99.95%以上。无氧铜杆的生产工艺流程主要包括电解铜的熔化、连铸和收线等步骤。低氧铜杆：这种铜杆的含氧量一般在200(175)—400(450)ppm之间。低氧铜杆是采用连铸连轧工艺生产的，其生产工艺流程包括电解铜的熔化、浇铸、连铸、清洗和收杆等步骤。如果氧含量过高，会导致铜杆产生脆性相，降低其机械性能，增加在后续加工中产生断裂的风险。此外，氧含量高还能导致无氧铜杆的导电率下降，影响其在电子器件中的性能。还有可能引起所谓的“氢气病”，即在氢气氛围中退火时铜材内部形成水蒸气，导致铜材胀裂铜杆中的氧含量检测是一个重要的质量控制环节，特别是对于无氧铜杆。有几种不同的方法和技术可用于精确测定铜杆中的氧含量。首先，国家标准《铜及铜合金化学分析方法 第8部分：氧含量的测定》提供了一种标准化的测定方法 。此外，还有研究分析了上引法生产无氧铜杆中氧的来源及氧含量的控制方法，并研究了无氧铜杆中氧含量的精确测定 。在具体的检测流程中，一种直径8mm连铸连轧低氧铜杆含氧量的高精度检测方法被提出，该方法包括取样、清洗、除氧化层、超声砂洗、切割、浸泡、仪器标定和检测样品的氧含量等步骤 。这一流程特别强调了样品表面处理的重要性，以确保检测结果的准确性。（GB/T 5121.8-2024《铜及铜合金化学分析方法第8部分：氧、氮、氢含量的测定》是一项关于铜及铜合金中氧、氮和氢含量测定的国家标准。该标准于2024年4月25日发布，并将于2024年11月1日正式实施，替代了之前的GB/T 5121.8-2008标准。）请添加编辑微信（LY-15622269186）或扫描文末二维码，备注你所在的行业、公司和姓名，通过率会比较高，通过后，会将文件分享给你，同时也会邀请加入到相关微信群。

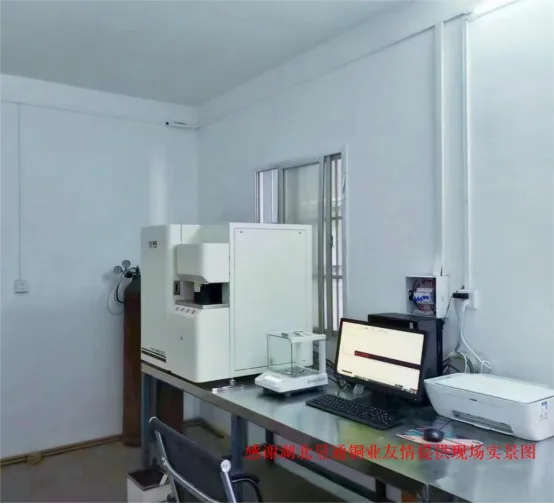

目前使用氧分析仪测试铜中氧含量是行业内的主流方法。其原理为：利用脉冲炉作热源，在高温条件下，样品在惰性气氛（高纯氩气）的石墨坩埚中熔融，气体元素的化合物被还原分解，样品中的 O以 CO和少量CO2的形式释放，通过氧化铜炉将CO转化为CO2，由载气(高纯氩气)携带经过滤、除尘和除水装置后，O以CO2的形式进入红外检测器进行检测。本文通过对仪器参数进行了优化，建立了铜杆中氧含量测试的分析方法，准确测定出用户铜杆样品中的氧含量，与标样进行比对，测试结果准确，数据稳定性高，测试方法可靠，完全可以胜任该用户样品日常检测。 铜杆中测氧含量：氧分析仪操作过程：
（如对上图所列分析仪器感兴趣可联系：15622269186）

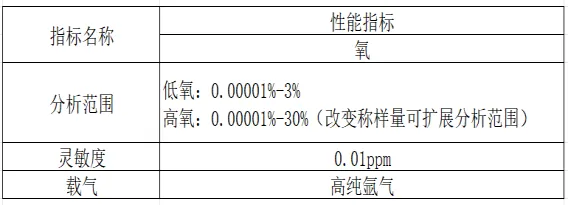

仪器参数设置表1 氧分析仪工作参数

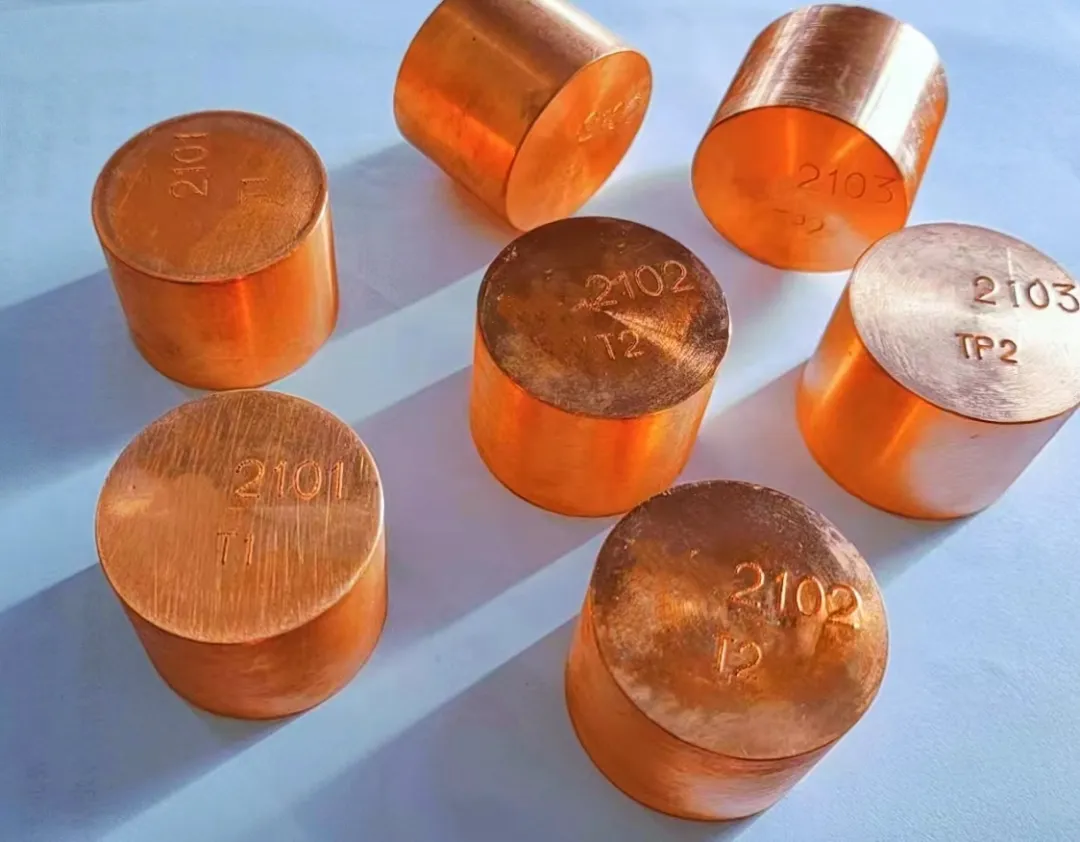

（石墨坩埚、标样、高氯酸镁、碱石灰）（可根据客户需求提供全套标准物质和耗材及溶液，也可根据要求定制）
（物理性能试块）
